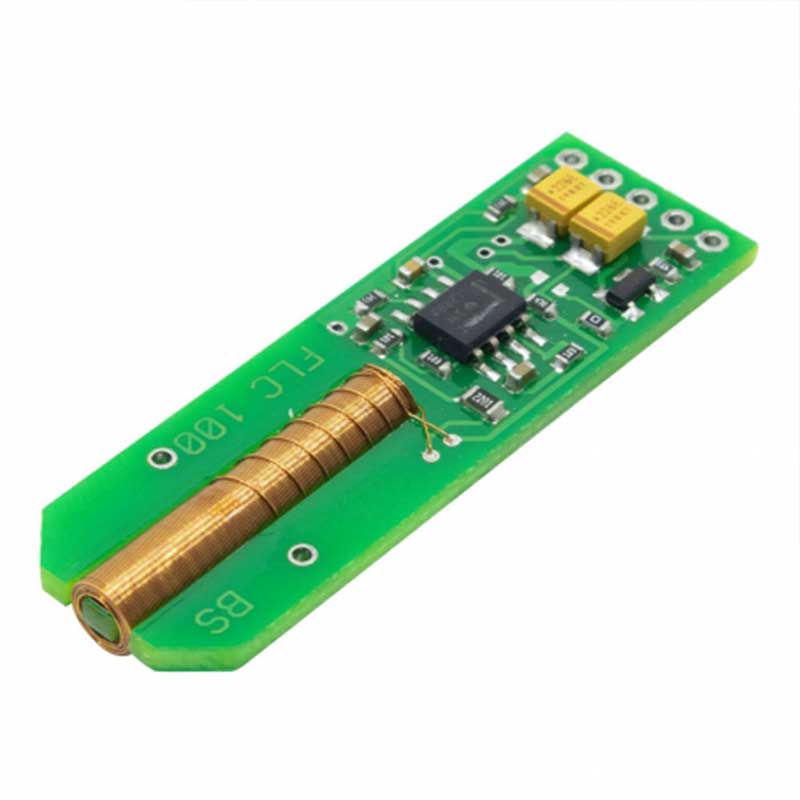

سنسور مغناطیسی FLC100AL

توضیحات :

FLC-100AL یک سنسور میدان مغناطیسی مینیاتوری یا مگنومتر با دقت بالاست که میتواند میدان مغناطیسی را در بازه ی 100- تا 100+ میکرو تسلا تشخیص دهد . از این سنسور می توان در کاربردهایی که حساسیت و پایداری بالا نیاز است و نمی توان سنسور های کپی مانند سنسور اثر هال و سنسور MR را به کار برد، استفاده کرد .این سنسور یک مگنومتر تک محور است که بدون مدار درایور خارجی می تواند کار کند و با توجه به ولتاژ 5 ولت و مصرف جریان پایین برای کاربرد هایی که از باتری به عنوان منبع تغذیه استفاده می شود بسیار مناسب است . خروجی سنسور به صورت آنالوگ است و ولتاژ خروجی متناسب با میدان مغناطیسی تغییر می کند .برای اتصال تغذیه و گرفتن خروجی از ماژول پد هایی به فاصله 2.54 میلی متر بر روی بورد قرار داده شده که میتوان بر روی آنها پین هدر قرار داد .
از مهمترین کاربرد های این سنسور میتوان به اندازه گیری میدان مغناطیسی زمین ( برای جهت یابی ) و شناسایی اجسام مغناطیسی ( مانند اجسام آهنی) از فاصله ی دور اشاره کرد. این محصول به دلیل واردات راحت تر از روسیه با قیمتی بسیار کمتر از نمونه ی آلمانی شرکت اسفان مایر و با همان کیفیت ارئه می شود.

مشخصات فنی :

• رنج تشخیص : 100- تا 100+ میکرو تسلا
• ولتاژ تغذیه : 5 ولت
• جریان مصرفی : 2mA
• دقت در دمای 20 درجه ی سانتی گراد : %2±0.3UT±
• دمای کاری : 40- تا 85 درجه ی سانتی گراد
• پهنای باند : 0 تا 1 کیلو هرتز
• امپدانس خروجی : کمتر از یک اهم
• ماکزیمم بار بین OUT+ و OUT- : بزرگتر از 1 کیلو اهم
• نویز بسیار پایین و پایدار بالا
• طول سیم پیچ : 22mm
• ابعاد : 44.5mmx14mmx5.5mm
• ساخت کشور روسیه

کاربرد ها :

• اندازه گیری میدان مغناطیسی زمین
• تشخیص فلزات فرو مغناطیسی از فاصله ی زیاد
• تشخیص میدان خطوط برق
• اندازه گیری جریان
• سنسور فاصله سنج
• تشخیص خودرو وکنترل ترافیک
• بازرسی مواد و بسته ها(مثلا گیت فرودگاه)
• و … .
